Máy Chấn Là Gì? Cấu tạo, nguyên lý hoạt động & cách sử dụng

Máy chấn là thiết bị không thể thiếu trong ngành gia công kim loại tấm, đặc biệt là trong các xưởng cơ khí, chế tạo khung vỏ, nội thất inox, tủ điện, ngành ô tô, hàng hải, v.v. Nếu bạn đang tìm hiểu máy chấn là gì, cấu tạo ra sao, hoạt động như thế nào và sử dụng thế nào cho hiệu quả thì hãy cùng chúng tôi khám phá ngay trong bài viết dưới đây!

1. Máy Chấn Là Gì?

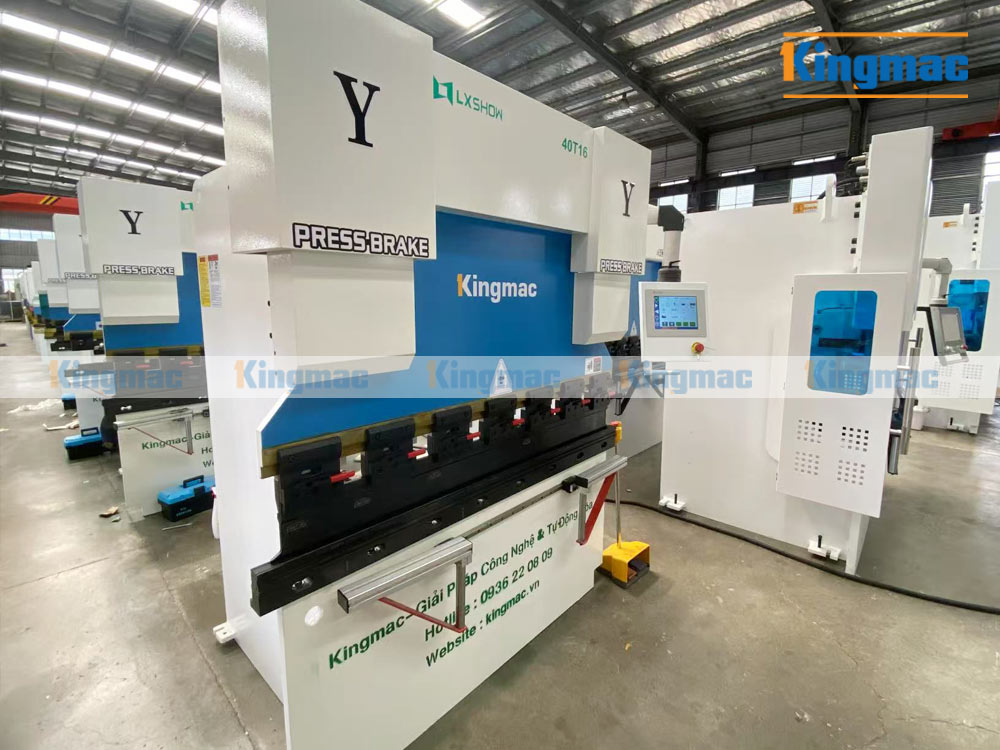

Máy chấn là một thiết bị cơ khí chuyên dùng để uốn cong tấm kim loại thành các góc độ hoặc hình dạng mong muốn. Máy sử dụng lực ép từ dao chấn trên (punch) tác động xuống khuôn dưới (die), làm biến dạng dẻo vật liệu mà không làm nứt gãy bề mặt. Tùy vào công nghệ điều khiển, máy có thể là loại thủ công, bán tự động, hoặc điều khiển CNC hoàn toàn tự động.

Máy chấn là thiết bị không thể thiếu trong các ngành:

• Cơ khí chế tạo

• Nội thất kim loại

• Ô tô, xe máy

• Điện – điện tử

• Kết cấu thép, tủ điện, máng cáp…

2. Cấu Tạo Chi Tiết Của Máy Chấn

Máy chấn hiện đại được thiết kế theo mô-đun, có thể thay thế linh kiện và nâng cấp dễ dàng. Các bộ phận chính bao gồm:

2.1. Khung máy

• Là bộ phận nâng đỡ toàn bộ máy, chịu tải trọng lớn.

• Được chế tạo từ thép đúc nguyên khối, được gia công chính xác bằng máy CNC để đảm bảo độ cứng và độ bền cao.

• Thường có hình chữ “C” hoặc kiểu “portal” tùy thiết kế.

2.2. Cụm trục chấn

• Là phần chuyển động lên xuống, mang theo dao chấn trên.

• Được dẫn hướng chính xác nhờ thanh trượt và ray dẫn động.

• Có thể điều khiển bằng tay quay, thủy lực hoặc servo motor.

2.3. Dao chấn trên và khuôn dưới

• Dao chấn trên (Punch): Có nhiều loại như dạng V, dạng R, dạng bước, phù hợp với nhu cầu uốn cụ thể.

• Khuôn dưới (Die): Là phần tỳ dưới, thường có rãnh chữ V với nhiều kích cỡ để linh hoạt trong tạo hình.

2.4. Hệ thống truyền động

• Máy chấn có thể hoạt động bằng:

  • Hệ thống cơ khí (cơ học): truyền động bằng bánh răng, dây đai.

  • Hệ thống thủy lực: dùng xi lanh thủy lực điều khiển chuyển động, lực ép lớn và ổn định.

  • Servo motor: cho độ chính xác cực cao, tiết kiệm năng lượng, thường dùng trong máy chấn CNC cao cấp.

2.5. Hệ thống điều khiển

• Điều khiển cơ: điều chỉnh bằng tay, đơn giản, chi phí thấp.

• Điều khiển CNC: giao diện màn hình cảm ứng hoặc phím bấm lập trình, nhập tọa độ, góc chấn, thứ tự chấn tự động.

2.6. Bàn gá và thước chặn sau

• Giữ cố định và định vị tấm kim loại khi đưa vào chấn.

• Thước chặn có thể điều chỉnh vị trí theo chương trình CNC, tăng độ chính xác khi thao tác liên tục.

3. Nguyên Lý Hoạt Động Của Máy Chấn

Máy chấn hoạt động dựa trên nguyên lý biến dạng dẻo kim loại dưới tác dụng của lực ép. Cụ thể:

1. Người vận hành đặt tấm kim loại vào giữa dao chấn trên và khuôn chấn dưới.

2. Hệ thống điều khiển sẽ kích hoạt trục chấn di chuyển xuống.

3. Dao chấn trên ép kim loại xuống khuôn, buộc vật liệu phải cong theo rãnh khuôn (hình V hoặc U).

4. Khi đạt tới độ sâu mong muốn, trục chấn dừng lại, sau đó tự động rút lên.

5. Sản phẩm được lấy ra với góc chấn theo thiết kế.

Việc kiểm soát độ sâu chấn và góc uốn là yếu tố quan trọng, ảnh hưởng trực tiếp đến chất lượng sản phẩm. Với máy CNC, mọi thông số đều có thể lập trình và lặp lại chính xác đến từng phần trăm mm.

• Kiểm tra điện áp, áp suất dầu (với máy thủy lực).
• Kiểm tra khuôn chấn, dao chấn có đúng loại và sạch sẽ không.
• Cài đặt chương trình nếu dùng máy CNC: chiều dài phôi, góc uốn, tọa độ thước chặn…

• Căn chỉnh tấm kim loại đúng vào giữa khuôn.
• Đảm bảo phôi nằm sát thước chặn, tránh lệch góc.

• Kích hoạt chu trình chấn tự động hoặc đạp bàn (tùy loại máy).
• Quan sát kỹ quá trình ép, tránh tay chạm vào khu vực làm việc.

• Đo góc chấn bằng thước đo hoặc thước nghiêng kỹ thuật.
• So sánh sản phẩm với bản vẽ kỹ thuật.
• Nếu cần, điều chỉnh lại tọa độ hoặc lực chấn.

• Lau sạch dầu, vụn kim loại.
• Tra dầu định kỳ vào các điểm dẫn trượt.
• Tắt máy, ngắt nguồn điện sau ca làm việc.

• Độ chính xác cao: đặc biệt với máy CNC, độ sai số < ±0.1mm.
• Tăng năng suất: thời gian mỗi lần chấn chỉ mất 1–3 giây.
• Đa dạng ứng dụng: phù hợp với nhiều loại vật liệu và độ dày khác nhau.
• Giảm chi phí nhân công: tự động hóa cao, dễ đào tạo thợ đứng máy.
• Tối ưu sản xuất hàng loạt: lập trình nhanh, lưu trữ chương trình lâu dài.

• Gia công vỏ tủ điện, hộp kim loại, kết cấu khung sườn máy móc.
• Uốn cánh tản nhiệt điều hòa, máng cáp, nẹp inox.
• Sản xuất cửa cuốn, thang máng, phụ kiện cơ khí.
• Gia công nội thất: bàn inox, giường khung thép, tủ bếp công nghiệp.



Máy chấn là thiết bị quan trọng giúp tạo hình kim loại một cách chính xác và linh hoạt. Việc hiểu rõ cấu tạo, nguyên lý và cách sử dụng máy chấn sẽ giúp doanh nghiệp tối ưu hiệu quả sản xuất, giảm chi phí, tăng năng suất. Nếu bạn đang tìm kiếm giải pháp gia công kim loại hiện đại và chuyên nghiệp, đầu tư vào máy chấn chất lượng cao là một lựa chọn sáng suốt.
