Máy Cắt Laser Kim Loại Ống LX63TN

Máy Cắt Laser Kim Loại Ống LX63TN

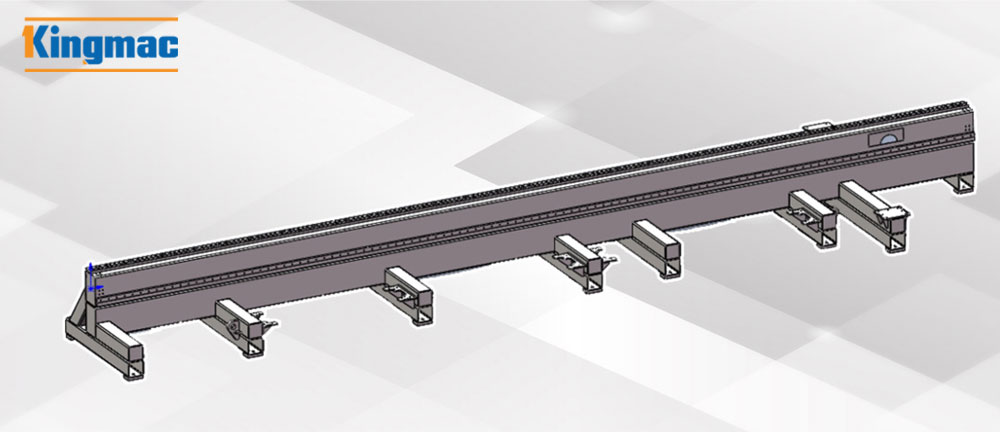

Cấu trúc treo bên hông-Giường hàn một mảnh

Giường sử dụng cấu trúc treo bên và giường hàn một mảnh, được ủ để loại bỏ ứng suất bên trong. Sau khi gia công thô, quá trình lão hóa rung được thực hiện trước khi gia công hoàn thiện, do đó cải thiện đáng kể độ cứng và độ ổn định của máy công cụ và đảm bảo độ chính xác của máy công cụ. Bộ truyền động động cơ servo AC được điều khiển bởi hệ thống điều khiển số và mâm cặp thực hiện chuyển động qua lại theo hướng Y sau khi động cơ truyền động, thực hiện chuyển động di chuyển và chuyển động nạp nhanh.

Cả giá đỡ trục Y và thanh dẫn hướng tuyến tính đều được làm bằng các sản phẩm có độ chính xác cao, đảm bảo hiệu quả độ chính xác của quá trình truyền động; công tắc giới hạn ở cả hai đầu hành trình được điều khiển và đồng thời lắp đặt thiết bị giới hạn cứng, đảm bảo hiệu quả sự an toàn của chuyển động máy công cụ;

Máy công cụ được trang bị Thiết bị bôi trơn tự động bổ sung dầu bôi trơn vào các bộ phận chuyển động của giường theo các khoảng thời gian đều đặn để đảm bảo các bộ phận chuyển động chạy trong tình trạng tốt, có thể cải thiện tuổi thọ của thanh dẫn hướng, bánh răng và thanh đỡ.

Cơ chế hỗ trợ

Có 2 bộ cơ cấu hỗ trợ được lắp trên giường, và có hai loại có sẵn:

1. Bộ phận hỗ trợ theo dõi được điều khiển bởi một động cơ servo độc lập để di chuyển lên và xuống, chủ yếu để thực hiện hỗ trợ theo dõi cho biến dạng quá mức của ống cắt dài (ống có đường kính nhỏ). Khi mâm cặp phía sau di chuyển đến vị trí tương ứng, bộ phận hỗ trợ phụ có thể được hạ xuống để tránh.
2. Bộ phận hỗ trợ bánh xe có đường kính thay đổi được nâng lên và hạ xuống bằng xi lanh và có thể được điều chỉnh thủ công đến các vị trí tỷ lệ khác nhau để hỗ trợ các ống có kích thước khác nhau.

Chuck-Phần

Chuck được chia thành hai chuck khí nén toàn hành trình phía trước và phía sau, cả hai đều có thể di chuyển theo hướng Y. Chuck phía sau chịu trách nhiệm kẹp và cấp liệu cho ống, và chuck phía trước được lắp ở cuối giường để kẹp vật liệu.

Các chuck phía trước và phía sau tương ứng được điều khiển bởi động cơ servo để đạt được vòng quay đồng bộ. Dưới kẹp chung của chuck đôi, có thể thực hiện cắt đuôi ngắn và đuôi ngắn của miệng có thể đạt 20-40mm, đồng thời hỗ trợ cắt đuôi ngắn của đuôi dài hơn.

Máy cắt ống sê-ri TN áp dụng phương pháp di chuyển và tránh chuck, có thể thực hiện cắt bằng hai chuck mọi lúc và sẽ không khiến ống quá dài và không ổn định, độ chính xác không đủ.

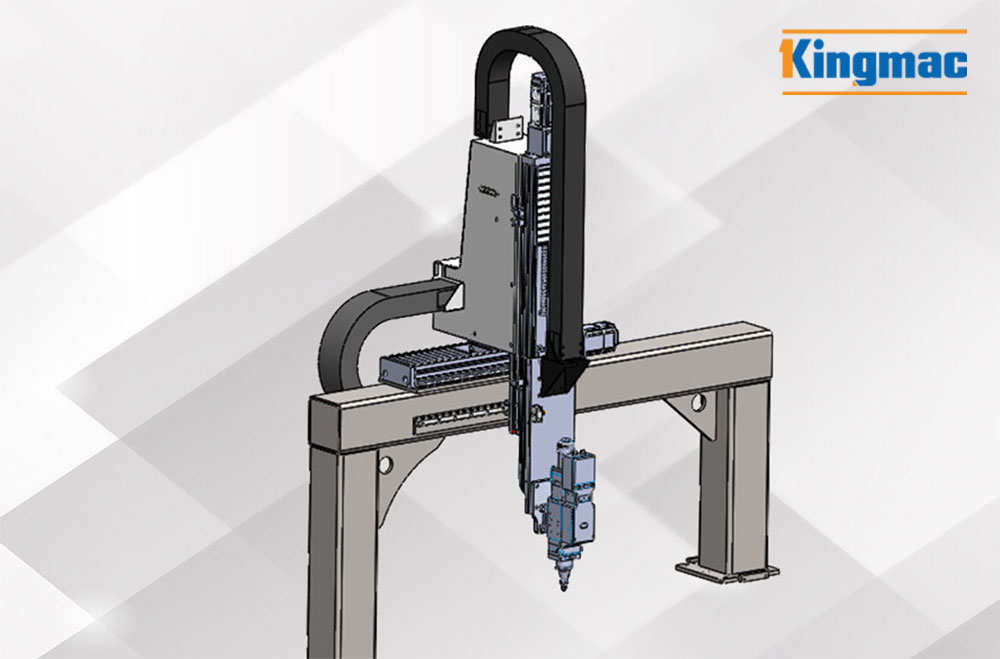

Thanh ngang của thiết bị trục X sử dụng cấu trúc cổng trục, được hàn bằng sự kết hợp của ống vuông và tấm thép. Thành phần cổng trục được cố định trên bệ máy và trục X được truyền động bằng động cơ servo để truyền động thanh răng và bánh răng để thực hiện chuyển động qua lại của tấm trượt theo hướng X. Trong quá trình di chuyển, công tắc giới hạn điều khiển hành trình để giới hạn vị trí nhằm đảm bảo an toàn cho hoạt động của hệ thống. Đồng thời, trục X/Z có nắp đậy cơ quan riêng để bảo vệ cấu trúc bên trong và đạt được hiệu quả bảo vệ và loại bỏ bụi tốt hơn. Thiết bị trục Z chủ yếu thực hiện chuyển động lên xuống của đầu laser. Trục Z có thể được sử dụng làm trục CNC để thực hiện chuyển động nội suy của riêng nó và đồng thời, nó có thể được liên kết với trục X và Y và cũng có thể được chuyển sang điều khiển theo dõi để đáp ứng nhu cầu của các tình huống khác nhau.
