HƯỚNG DẪN CHỈNH TIÊU CỰ MÁY HÀN LASER ĐỂ CÓ MỐI HÀN SÁNG BÓNG
Trong lĩnh vực gia công kim loại hiện đại, chất lượng mối hàn không chỉ ảnh hưởng đến độ bền và khả năng chịu lực của sản phẩm mà còn quyết định đáng kể đến tính thẩm mỹ của thành phẩm. Đặc biệt, đối với công nghệ hàn laser, việc điều chỉnh tiêu cự (focus) chính xác đóng vai trò vô cùng quan trọng, giúp tạo ra mối hàn sáng đẹp, ít bavia, độ ngấu tốt và duy trì sự ổn định trong suốt quá trình gia công.
Trong bài viết này, KINGMAC sẽ cùng bạn tìm hiểu sâu hơn về những khái niệm kỹ thuật quan trọng, đồng thời chia sẻ các kinh nghiệm thực tế giúp hiệu chỉnh tiêu cự máy hàn laser chính xác và hiệu quả, từ đó nâng cao chất lượng mối hàn và tối ưu hiệu suất sản xuất.
1. Tiêu Cự Máy Hàn Laser Là Gì?
Trong quá trình hàn laser, chùm tia laser được tạo ra từ nguồn Fiber, sau đó truyền qua cáp quang và dẫn đến súng hàn. Tại đây, tia laser đi qua hệ thống thấu kính hội tụ (Focus Lens) để tập trung năng lượng vào một điểm có kích thước nhỏ nhất, tạo ra mật độ năng lượng cao nhất. Điểm tập trung năng lượng này được gọi là điểm hội tụ (Focal Point).

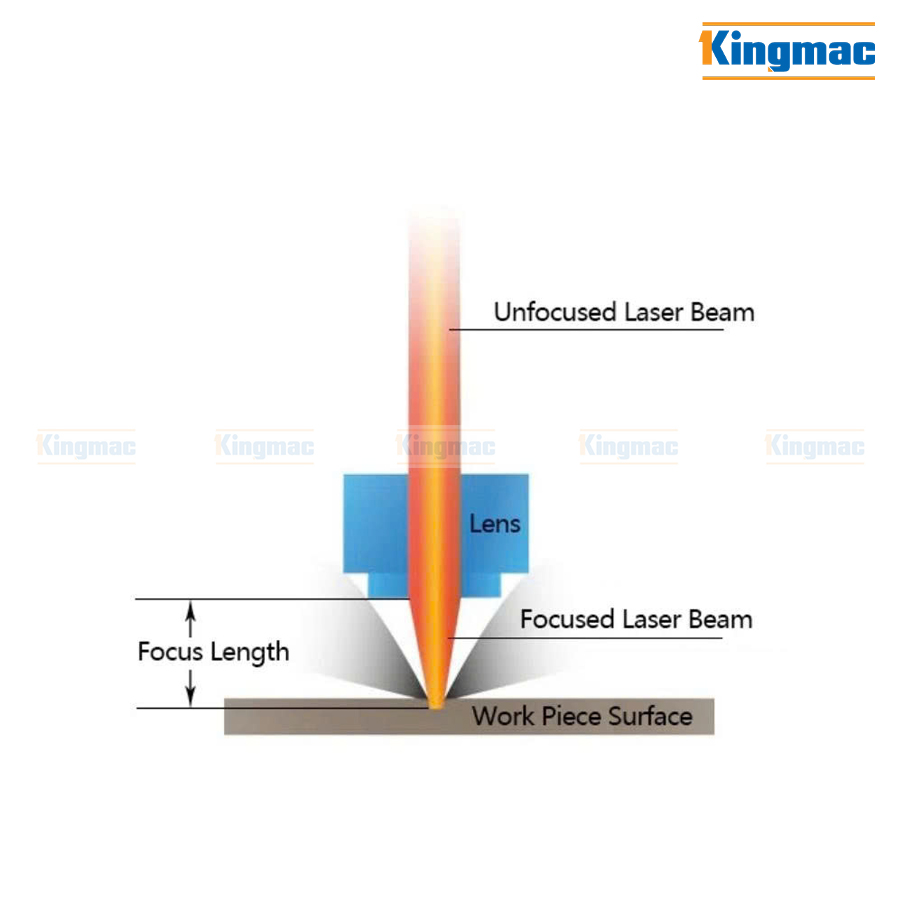

Khoảng cách tiêu cự (Focus Length) là khoảng cách được tính từ thấu kính hội tụ đến điểm hội tụ nhỏ nhất của chùm tia laser. Vị trí bề mặt vật liệu so với điểm hội tụ sẽ ảnh hưởng trực tiếp đến khả năng tập trung năng lượng, từ đó quyết định độ sâu ngấu, hình dạng, độ sáng và chất lượng của mối hàn.
2. Tầm Quan Trọng Của Việc Lựa Chọn Tiêu Cự
Việc lựa chọn tiêu cự phù hợp đóng vai trò quan trọng trong việc đảm bảo chất lượng mối hàn laser. Khi tiêu cự quá ngắn, chùm tia có thể phân kỳ nhanh, khả năng thâm nhập bị hạn chế và nhiệt lượng tập trung quá mức, dễ dẫn đến hiện tượng cháy hoặc biến dạng bề mặt mối hàn. Ngược lại, nếu tiêu cự quá dài, năng lượng laser bị phân tán, khiến độ sâu hàn giảm và vũng hàn khó duy trì trạng thái ổn định.
Vì vậy, điều chỉnh tiêu cự chính xác giúp kiểm soát tốt kích thước điểm hàn và sự phân bố năng lượng, từ đó tác động trực tiếp đến độ sâu, chiều rộng, độ phẳng cũng như độ ổn định của mối hàn. Đặc biệt, với các chi tiết yêu cầu độ chính xác cao, mối nối giữa những vật liệu khác nhau hoặc các vật liệu nhạy cảm với nhiệt, việc thiết lập tiêu cự phù hợp càng trở nên cần thiết, góp phần hạn chế các lỗi thường gặp như cháy cạnh, rỗ khí, thiếu ngấu hoặc ngấu không ổn định.
Trong công nghệ hàn laser, tiêu cự không đơn thuần là một thông số của hệ thống quang học mà còn ảnh hưởng trực tiếp đến đặc tính của chùm tia và hiệu quả của toàn bộ quá trình hàn. Khi tiêu cự thay đổi, mật độ phân bố năng lượng, độ sâu tác động và khả năng kiểm soát vũng kim loại nóng chảy cũng có sự thay đổi đáng kể. Do đó, việc nắm rõ mối quan hệ giữa tiêu cự và các thông số hàn quan trọng sẽ giúp người vận hành kiểm soát quá trình gia công tốt hơn, đồng thời nâng cao tính ổn định và chất lượng mối hàn trong thực tế.
Nếu khoảng cách tiêu cự không chính xác, mỏ hàn của bạn sẽ chỉ tạo ra nhiệt mà không đạt được độ xuyên thấu cần thiết.
3. Các Cách Thiết Lập Tiêu Cự Phổ Biến
Tùy vào độ dày, đặc tính và khả năng phản xạ nhiệt của vật liệu như thép mạ kẽm, inox mỏng hay nhôm, người vận hành cần lựa chọn vị trí tiêu cự phù hợp. Thông thường, có 3 thiết lập tiêu cự phổ biến trong quá trình hàn laser:
3.1. Tiêu Cự Bằng Không (Zero Focus – 0F)
Vị trí: Điểm hội tụ của tia laser nằm chính xác trên bề mặt vật liệu cần hàn.
Đặc điểm: Năng lượng laser được tập trung mạnh nhất ngay tại bề mặt, tạo ra vũng hàn có chiều rộng lớn nhưng độ sâu ngấu tương đối thấp.
Ứng dụng: Phù hợp với các vật liệu kim loại mỏng, đặc biệt là những chi tiết có độ dày dưới 1mm. Thiết lập này giúp tạo mối hàn rộng, bề mặt mịn và hạn chế nguy cơ cháy thủng vật liệu. Khi kết hợp với khí bảo vệ như Argon hoặc Nitơ, mối hàn có thể đạt độ sáng bóng và tính thẩm mỹ cao.
3.2. Tiêu Cự Âm (Negative Focus – -F)
Vị trí: Điểm hội tụ của tia laser được thiết lập nằm bên dưới bề mặt vật liệu.
Đặc điểm: Chùm tia tập trung năng lượng ở phía trong vật liệu, giúp kim loại nóng chảy từ bên trong ra ngoài. Nhờ đó, mối hàn thường có chiều rộng nhỏ hơn nhưng khả năng xuyên sâu và độ ngấu tốt hơn.
Ứng dụng: Thích hợp cho hàn vật liệu dày, hàn yêu cầu độ ngấu sâu và các kết cấu cần độ bền cao. Tiêu cự âm cũng mang lại hiệu quả trong quá trình gia công các vật liệu có độ phản xạ cao như nhôm và đồng, giúp tia laser nhanh chóng xuyên qua lớp bề mặt phản xạ để tác động vào vùng vật liệu bên trong.
3.3. Tiêu Cự Dương (Positive Focus – +F)
Vị trí: Điểm hội tụ của tia laser nằm phía trên bề mặt vật liệu.
Đặc điểm: Khi tia laser tiếp xúc với bề mặt vật liệu, chùm tia đã bắt đầu phân kỳ, khiến mật độ năng lượng tại bề mặt thấp hơn so với tiêu cự bằng không hoặc tiêu cự âm.
Ứng dụng: Thiết lập tiêu cự dương ít được sử dụng cho các mối hàn yêu cầu độ ngấu sâu. Phương pháp này thường phù hợp với hàn bề mặt, hàn điểm hoặc các ứng dụng không yêu cầu độ xuyên sâu cao. Ngoài ra, tiêu cự dương cũng có thể được ứng dụng trong một số quy trình làm sạch và tẩy gỉ bề mặt bằng công nghệ laser.

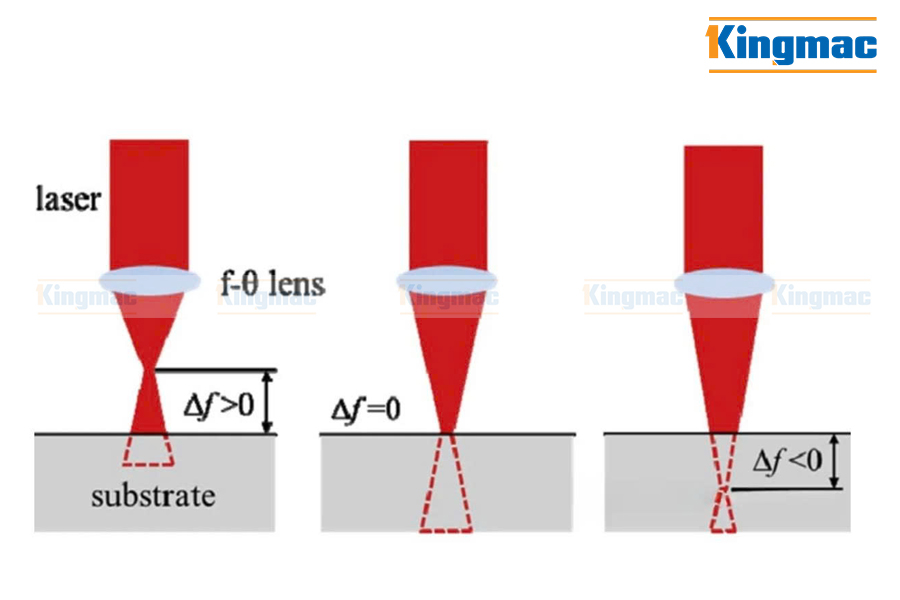

3 kiểu thiết lập tiêu cự máy hàn laser
4. Vì Sao Sai Tiêu Cự Khiến Mối Hàn Bị Đen?
Hiện tượng mối hàn bị đen chủ yếu xảy ra do kim loại nóng chảy tiếp xúc và phản ứng với oxy trong không khí, dẫn đến quá trình oxy hóa. Khi thiết lập tiêu cự không chính xác, tình trạng này có thể xuất hiện do hai nguyên nhân chính:
4.1. Năng lượng laser không được tối ưu
Khi tiêu cự đặt quá xa, chùm tia bị phân tán khiến mật độ năng lượng giảm, vật liệu không đạt đủ nhiệt lượng cần thiết để nóng chảy nhanh. Người thợ phải giữ súng hàn lâu hơn tại một vị trí, khiến nhiệt tích tụ và vùng ảnh hưởng nhiệt (HAZ) mở rộng. Khi vùng nhiệt vượt ra ngoài phạm vi bảo vệ hiệu quả của khí bảo vệ, oxy từ môi trường dễ xâm nhập và khiến mối hàn bị oxy hóa, chuyển sang màu đen.
4.2. Khoảng cách giữa bép hàn (Nozzle) và vật liệu cùng lưu lượng khí bảo vệ
Khi tiêu cự bị lệch, người vận hành có thể vô tình điều chỉnh súng hàn quá xa hoặc quá gần bề mặt vật liệu để bù lại sai số. Điều này làm thay đổi khoảng cách từ bép hàn đến vùng hàn và ảnh hưởng đến dòng khí bảo vệ. Nếu khí bảo vệ không bao phủ kín vũng hàn, oxy sẽ xâm nhập vào khu vực kim loại nóng chảy, khiến mối hàn nhanh chóng bị oxy hóa và xuất hiện màu đen.
| HIỆN TƯỢNG QUAN SÁT | NGUYÊN NHÂN TIÊU CỰ | MỨC ĐỘ |
| Mối hàn rộng, nông, bề mặt ố vàng hoặc xanh lam | Tiêu cự quá xa (over-focus) | Trung bình |
| Bắn tóe kim loại (spatter) nhiều, xỉ đen bám mép | Tiêu cự quá gần (under-focus) | Nặng |
| Mối hàn hẹp, thiếu ngấu, dễ nứt | Tiêu cự nằm trên bề mặt nhưng không đúng độ sâu hàn | Trung bình |
| Hình dạng mối hàn không đều, lúc rộng lúc hẹp | Tiêu cự thay đổi do đầu hàn rung hoặc phôi không phẳng | Nặng |
| Mối hàn bóng đẹp, đều, ít spatter | Tiêu cự đúng | Tốt |
Bảng đánh giá nhận biết tình trạng tiêu cự bị lệch
5. Mẹo Căn Chỉnh Tiêu Cự Máy Hàn Laser Chính Xác
Đối với các xưởng cơ khí, việc thiết lập tiêu cự chính xác không nên chỉ dựa vào lý thuyết mà cần kết hợp giữa kinh nghiệm thao tác, cảm nhận khi hàn và kết quả kiểm tra thực tế. Dưới đây là các bước giúp người vận hành xác định và điều chỉnh tiêu cự hiệu quả hơn:
- Bước 1: Kiểm tra phần cứng (Bắt buộc)
– Trước khi chỉnh tiêu cự, hãy đảm bảo kính bảo vệ (Protective Lens) hoàn toàn sạch sẽ, không có bụi hay xỉ hàn bám vào. Kính bẩn sẽ làm tán xạ tia laser, khiến mọi thông số tiêu cự đều trở nên vô nghĩa.
- Bước 2: Tìm “Điểm 0” bằng ván gỗ hoặc giấy đen
– Tháo bép hàn bằng đồng ra khỏi súng.
– Đặt một miếng ván gỗ hoặc giấy đen phía dưới.

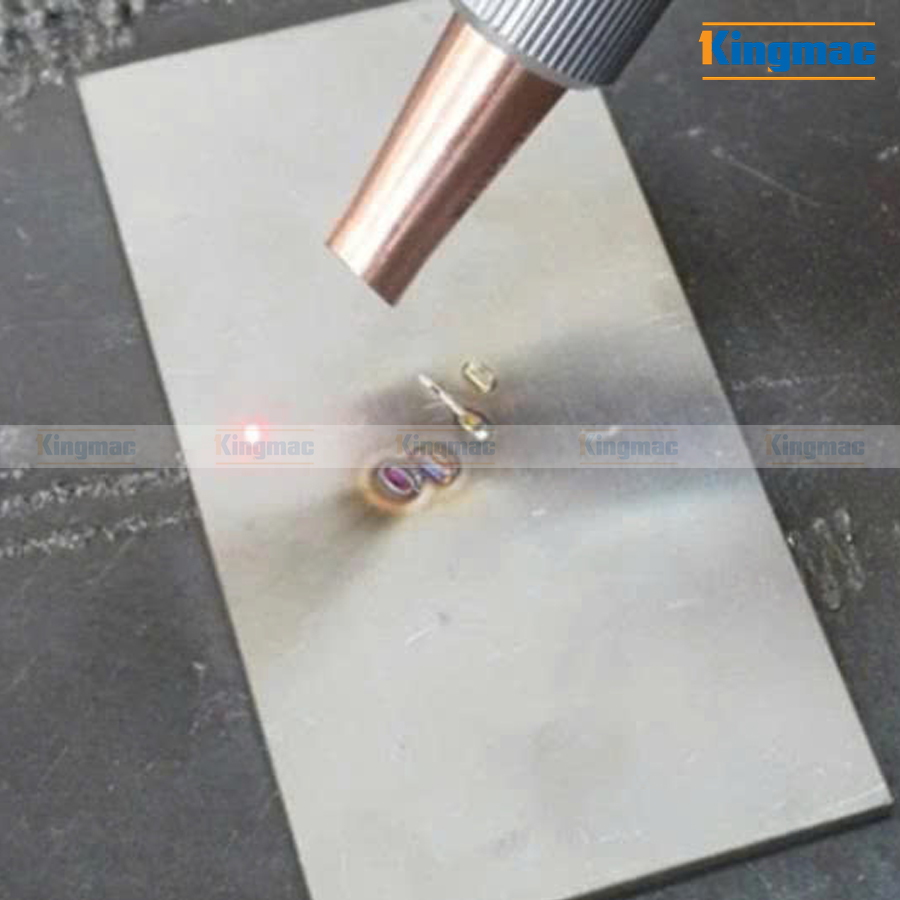

– Bật tia laser đỏ (Red Light) hoặc bắn laser với công suất cực thấp khoảng 10-15% ( hay còn gọi là phương pháp Spot Test ).
– Từ từ nâng/hạ súng hàn. Vị trí nào mà điểm sáng nhỏ nhất, sắc nét nhất hoặc vết cháy trên gỗ sâu và nhỏ nhất thì đó chính là Tiêu cự 0.
- Bước 3: Điều chỉnh Scale ống tiêu cự / Bép hàn
– Trên thân các dòng súng hàn laser hiện đại thường có vòng xoay chỉnh tiêu cự (Scale).
– Từ “Điểm 0” vừa tìm được, nếu bạn vặn số âm (-), thấu kính sẽ lùi lại, tạo ra tiêu cự âm.
– Nếu súng của bạn cố định thấu kính, bạn sẽ điều chỉnh tiêu cự bằng cách vặn phần ren của bép hàn (Nozzle) dài ra hoặc ngắn lại.
- Bước 4: Test âm thanh và tia lửa
Đúng tiêu cự: Tiếng hàn nổ “xèo xèo” đanh, giòn, đều tai. Tia lửa bắn ra ít, mịn và hướng về phía trước. Vũng hàn chảy êm.
Sai tiêu cự: Tiếng hàn nghe “phụp phụp”, trầm đục hoặc rít lên. Tia lửa bắn tung tóe hạt to, dính vào bép hàn. Mối hàn có hiện tượng sùi bọt.

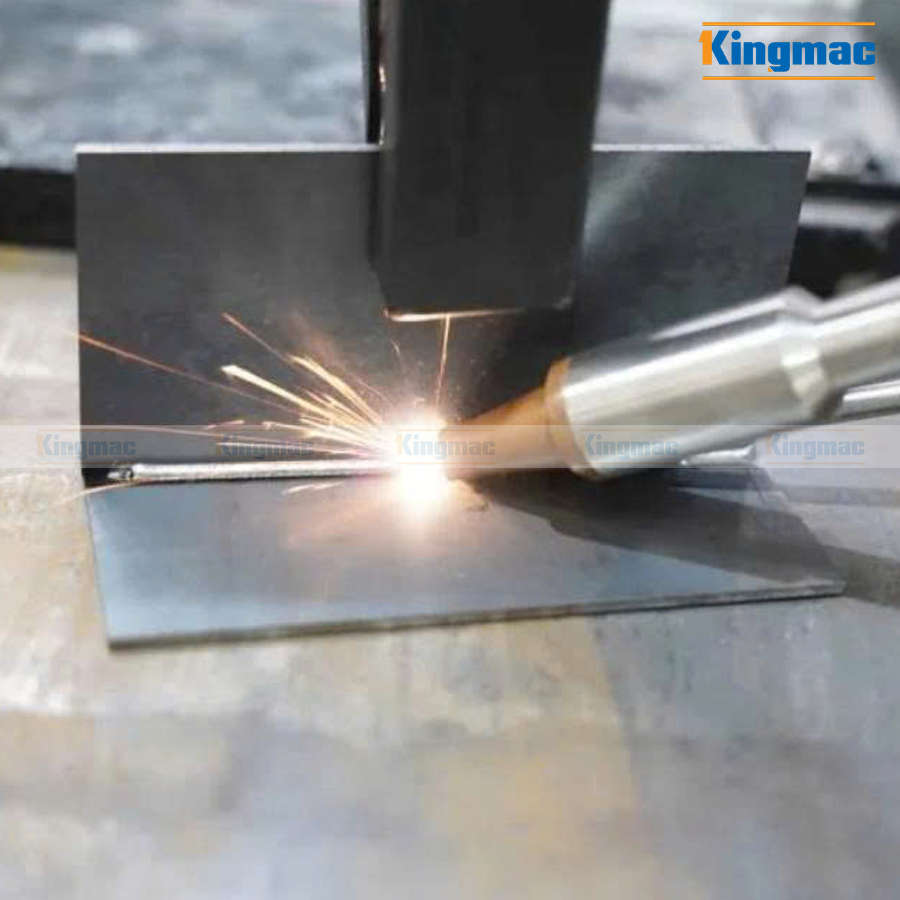

Tiêu cự chuẩn giúp đường hàn laser sáng bóng
6. Cách Điều Chỉnh Tiêu Cự Phù Hợp Với Từng Loại Vật Liệu
Hàn inox mỏng (tủ điện, thiết bị bếp): Nên sử dụng tiêu cự bằng 0 hoặc tiêu cự âm nhẹ khoảng -0.5mm, kết hợp với khí bảo vệ Nitơ (N₂) ở mức áp suất phù hợp. Khi thao tác, cần duy trì tốc độ di chuyển tay đều và ổn định để hạn chế tích tụ nhiệt, giúp tạo ra mối hàn sáng, sạch và vân hàn đẹp.
Hàn nhôm, đồng: Do hai loại vật liệu này có khả năng phản xạ năng lượng laser cao, nên thiết lập tiêu cự âm khoảng -1mm đến -2mm để đưa năng lượng tập trung sâu hơn vào bên trong vật liệu, hỗ trợ phá vỡ lớp oxit bề mặt. Khi hàn, có thể giữ súng ở góc nghiêng khoảng 45° nhằm hạn chế tia laser phản xạ ngược tác động đến hệ thống thấu kính quang học.
Hàn thép mạ kẽm: Vật liệu này dễ phát sinh bọt khí do lớp kẽm bị hóa hơi trong quá trình gia nhiệt. Vì vậy, có thể lựa chọn tiêu cự bằng 0 hoặc hơi dương để mở rộng vùng nóng chảy, tạo điều kiện cho hơi kẽm thoát ra trước khi mối hàn nguội và đông đặc.
Quy tắc quan trọng
Đối với các vật liệu có độ phản xạ cao như nhôm và đồng, nên cân nhắc thiết lập tiêu cự âm (Negative Defocus), tức điểm hội tụ nằm sâu hơn một chút bên trong vật liệu. Cách thiết lập này giúp quá trình hình thành keyhole ổn định hơn, đồng thời có thể giảm nguy cơ tia laser phản xạ ngược gây ảnh hưởng đến đầu quang và các linh kiện quang học của máy
7. 5 Lỗi Thường Gặp Khi Hiệu Chỉnh Tiêu Cự Và Cách Khắc Phục
Lỗi 1: Hiệu tiêu cự trên mặt phẳng nhưng thực tế lại hàn trên đồ gá nghiêng
Đây là một lỗi khá phổ biến trong quá trình vận hành. Khi phôi bị nghiêng khoảng 5°, vị trí tiêu cự tại đầu và cuối đường hàn có thể chênh lệch tới 1–2mm, khiến chất lượng mối hàn không đồng đều.
Cách khắc phục: Nên thực hiện hiệu chỉnh tiêu cự ngay trong tư thế hàn thực tế. Với các hệ thống hiện đại, có thể sử dụng đầu hàn tích hợp chức năng tự động lấy nét (Autofocus) để bù sai lệch theo bề mặt phôi.
Lỗi 2: Phụ thuộc hoàn toàn vào thước đo tiêu cự
Thước đo chỉ cung cấp thông tin về khoảng cách vật lý, trong khi tiêu cự thực tế còn có thể bị ảnh hưởng bởi tình trạng thấu kính, nhiệt độ vận hành và bước sóng của nguồn laser. Sau một thời gian hoạt động, sự giãn nở nhiệt của hệ thống quang học có thể khiến tiêu cự thực tế lệch khoảng 0,3–0,8mm so với giá trị danh nghĩa.
Cách khắc phục: Nên kiểm tra và xác nhận tiêu cự định kỳ bằng phương pháp Spot Test, thay vì chỉ dựa vào thông số trên thước đo.
8. Lịch Bảo Trì Và Kiểm Tra Tiêu Cự Định Kỳ
Tiêu cự không phải là thông số chỉ cần thiết lập một lần rồi bỏ qua. Để duy trì chất lượng mối hàn ổn định và đồng đều trong quá trình sản xuất lâu dài, doanh nghiệp cần xây dựng kế hoạch kiểm tra, vệ sinh và hiệu chuẩn hệ thống quang học theo định kỳ.
HÀNG NGÀY
Kiểm tra Spot Test trước khi bắt đầu ca làm việc
- Thực hiện một lần Spot Test trên phôi thử trước mỗi ca.
- So sánh kết quả với mẫu chuẩn đã được thiết lập trước đó.
- Nếu vị trí hoặc kích thước điểm hội tụ có sai lệch lớn hơn 0,2mm, nên tạm dừng vận hành để kiểm tra và xác định nguyên nhân trước khi tiếp tục sản xuất.
HÀNG TUẦN
Kiểm tra và vệ sinh kính bảo vệ (Protective Window)
- Tháo kính bảo vệ và vệ sinh cẩn thận bằng IPA 99%.
- Kiểm tra kỹ bề mặt kính sau khi vệ sinh.
- Nếu kính xuất hiện vết xước, đốm cháy hoặc dấu hiệu hư hỏng, cần tiến hành thay thế để tránh ảnh hưởng đến chất lượng chùm tia và khả năng hội tụ laser.
HÀNG NĂM
Kiểm tra tổng thể hệ thống quang học
- Nên thực hiện kiểm tra định kỳ toàn bộ hệ thống quang học bởi kỹ thuật viên chuyên môn hoặc kỹ thuật viên từ nhà sản xuất.
- Kiểm tra chất lượng chùm tia, bao gồm hệ số M² (M² Factor) và tình trạng của toàn bộ đường truyền quang học.
- Tiến hành hiệu chuẩn hoặc điều chỉnh khi phát hiện các thông số không đạt yêu cầu.
Việc tuân thủ lịch bảo trì và kiểm tra tiêu cự định kỳ sẽ giúp duy trì độ ổn định của chùm tia laser, hạn chế lỗi mối hàn và kéo dài tuổi thọ các linh kiện quang học, đồng thời đảm bảo thiết bị hoạt động hiệu quả trong thời gian dài.
9. Những Câu Hỏi Thường Gặp (FAQ)
9.1. Máy hàn laser của tôi có chức năng Autofocus, vậy có cần hiệu chỉnh tiêu cự thủ công nữa không?
Có. Autofocus không hoàn toàn thay thế việc hiệu chuẩn thủ công. Chức năng Autofocus chủ yếu xác định khoảng cách vật lý giữa đầu hàn và bề mặt phôi, nhưng không thể tự nhận biết chính xác tiêu cự thực tế có bị sai lệch so với giá trị danh nghĩa hay không.
Do đó, người dùng vẫn nên kiểm tra và hiệu chuẩn điểm 0 của hệ thống Autofocus định kỳ, chẳng hạn mỗi tháng một lần, thông qua phương pháp Spot Test để đảm bảo độ chính xác.
9.2. Vì sao mối hàn có màu vàng hoặc xanh dù tiêu cự đã được căn chỉnh chính xác?
Màu sắc của mối hàn không chỉ phụ thuộc vào tiêu cự mà còn liên quan trực tiếp đến khí bảo vệ (Shielding Gas) và lưu lượng khí trong quá trình hàn.
- Màu bạc sáng: Thường cho thấy điều kiện hàn và khí bảo vệ tốt.
- Màu vàng nhạt: Có thể vẫn nằm trong mức chấp nhận được tùy vật liệu và yêu cầu thẩm mỹ.
- Màu xanh lam hoặc đen: Có khả năng xảy ra hiện tượng oxy hóa, cần kiểm tra lại loại khí bảo vệ, lưu lượng khí, vị trí bép hàn và các thông số liên quan.
9.3. Tiêu cự có giống nhau giữa chế độ hàn Conduction Mode và Keyhole Mode không?
Không. Hai chế độ hàn này thường yêu cầu thiết lập tiêu cự khác nhau.
Với Conduction Mode, công suất thường thấp hơn và độ sâu hàn nông, vì vậy tiêu cự thường được đặt ngay trên hoặc gần bề mặt vật liệu.
Trong khi đó, Keyhole Mode sử dụng năng lượng cao để tạo độ ngấu sâu, nên điểm hội tụ thường được đưa vào bên trong vật liệu, có thể khoảng 0,5–2mm tùy thuộc vào độ dày phôi và điều kiện hàn thực tế.
Vì vậy, ngay cả khi sử dụng cùng một loại vật liệu, việc chuyển đổi giữa hai chế độ hàn vẫn có thể yêu cầu điều chỉnh lại tiêu cự.
9.4. Tiêu cự có thay đổi khi máy hoạt động nóng lên trong quá trình sản xuất không?
Có thể xảy ra. Hiện tượng này thường được gọi là Thermal Lensing hoặc Thermal Focus Shift, xảy ra khi các thành phần quang học hấp thụ nhiệt từ chùm tia laser, dẫn đến sự thay đổi về đặc tính quang học và làm dịch chuyển vị trí tiêu cự thực tế.
Ở các hệ thống hàn fiber laser chất lượng cao, mức thay đổi có thể được kiểm soát ở mức tương đối thấp. Để đảm bảo độ ổn định, người vận hành nên khởi động máy và cho hệ thống hoạt động ổn định khoảng 10–15 phút trước khi tiến hành căn chỉnh tiêu cự, sau đó thực hiện hiệu chuẩn trong điều kiện máy đã đạt trạng thái nhiệt ổn định.
9.5. Có thể sử dụng điện thoại để chụp và kiểm tra Spot Test không?
Có thể, đặc biệt trong trường hợp cần kiểm tra nhanh hoặc đối với các xưởng quy mô nhỏ. Camera trên điện thoại hiện đại có thể ghi lại hình ảnh điểm hội tụ hoặc dấu cháy trên vật liệu để hỗ trợ đánh giá tương đối kích thước Spot.
Người dùng có thể kết hợp hình ảnh chụp được với ứng dụng đo kích thước và đặt thước tham chiếu trong cùng khung hình để tăng độ chính xác khi so sánh.
Tuy nhiên, đây chỉ là phương pháp kiểm tra mang tính tham khảo và không thể thay thế hoàn toàn các thiết bị đo chuyên dụng khi cần hiệu chuẩn chính xác.
Kết Luận
Hiệu chỉnh tiêu cự máy hàn laser không phải là một “phép thuật” phức tạp, mà là sự thấu hiểu tương tác giữa ánh sáng và vật liệu. Nắm vững kỹ năng phân biệt Tiêu cự Âm – Dương – Không, thợ hàn cơ khí hoàn toàn có thể chinh phục được các yêu cầu khắt khe nhất về thẩm mỹ, từ hàn siêu mỏng đến hàn kết cấu ngấu sâu.
Một thao tác chỉnh bép hàn chuẩn xác, kết hợp cùng một cỗ máy phát laser chất lượng sẽ là vũ khí tối thượng giúp doanh nghiệp của bạn nâng cao năng suất và bỏ xa đối thủ.
